ViCADo.arc - Das 3D-CAD-System

Konstruktion, Detailplanung, Visualisierung

ViCADo.arc ist ein modernes, objektorientiertes CAD-System, das den Anwender in allen Phasen der Projektabwicklung unterstützt. Eine intuitive Benutzeroberfläche, Durchgängigkeit des Modells und intelligente Objekte sind die wesentlichen Leistungsmerkmale der ViCADo-Familie.

Wenn sie als Ingenieur oder Architekt zwischen Auftraggeber und ausführendem Gewerk nach einer einheitlichen Lösung suchen,

• um den Bauherrn mit Visualisierungen und virtuellen Rundgängen einen Einblick in Ihre Gedankenwelt zu geben

• und mit der Sie gleichzeitig durch eine gute Detailplanung für einen reibungslosen Bauablauf sorgen wollen,

dann ist ViCADo.arc die ideale Lösung für Sie.

Durchgängigkeit des Modells

Die Durchgängigkeit von ViCADo.arc wird durch ein 3D-Gebäudemodell gewährleistet. Alle Änderungen werden direkt am Modell vorgenommen, d.h. dass alle Sichten immer den aktuellen Zustand des Gebäudemodells wiedergeben.

Auch eine Plansicht ist eine Zusammenstellung von Sichten, die Verweise auf die zugehörigen Originalsichten enthält.

• Grundlage der Durchgängigkeit bildet ein 3D-Gebäudemodell

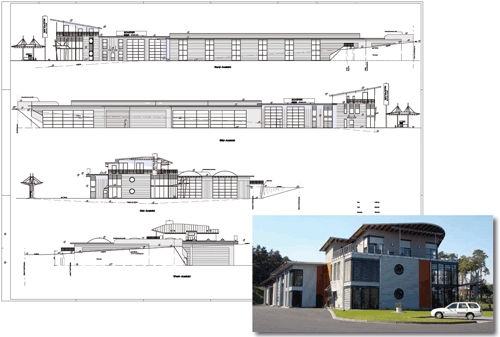

• Alle Darstellungen (Draufsicht, Schnitt, Ansicht, Planzusammenstellung) sind Sichten auf das Gebäudemodell und beschreiben immer den aktuellen Zustand des Gebäudemodells.

• Änderungen werden immer am Gebäudemodell vorgenommen

• Konstruktion von Objekten in allen Darstellungen möglich

• Einfache Erstellung von Schnitten aus dem 3D-Gebäudemodell (auch beliebige Schnitte im Schnitt möglich)

• Aus dem zentralen Datenmodell werden Grundriss, Ansicht, Schnitte, Visualisierungen oder sogar virtuelle Rundgänge durch das geplante Bauvorhaben ermöglicht.

• Das Datenmodell kann auch zur Ermittlung der Massen oder zur Kostenschätzung eingesetzt werden.

Maßstabsabhängige Darstellung

• von der Darstellung für den Vorentwurf, der Präsentation, des Bauantrags bis zur Detailplanung
• vom Positionsplan, den Schalungsplänen, den Bewehrungsplänen bis zum Detail

In ViCADo kann für jede Sicht die Darstellung der enthaltenen Bauteile sehr einfach geändert werden. Damit kann beispielsweise sehr schnell von der Genehmigungsplanung zur Ausführungsplanung umgeschaltet werden.

Mehrbenutzerfähigkeit

Mit ViCADo ist es möglich, große Projekte in mehrere Modelle aufzuteilen und getrennt zu bearbeiten. Diese Teilmodelle können dann in einem Master-Modell als referenzierte Modelle zusammen geladen werden. Diese Technik der referenzierten Modelle ermöglicht ein noch einfacheres Arbeiten mit mehreren Arbeitsplätzen an einem Projekt.

Auswertung nach DIN 276 Ebene 1 und 2

Mit der Version wurde in ViCADo die Kostenermittlung nach DIN 276 Ebene 1 und 2 integriert. Dabei liefert ViCADo die für die Kostenschätzung und Kostenermittlung notwendigen Flächen und Volumen. Für die Kosten greift das Programm auf ViCADo Stammdaten zurück. Das Ergebnis steht für die Übergabe in Excel oder in den Viewer zur Verfügung.

Projekte auswerten nach WoFlV und DIN 277

Die ViCADo-Funktion für die Projektauswertung nach WoFlV und DIN 277 rationalisiert zeitraubende und fehleranfällige Berechnungen von Flächen und Kubaturen.
Mit wenigen Mausklicks lassen sich Räume, Flächen und Rauminhalte erfassen und entsprechend den Regeln der Wohnflächenverordnung oder der DIN 277 berechnen. Erweitert wird diese Funktionalität durch eine umfassende optische Kontrolle, sowie eine überarbeitete Ausgabe mit vielfältigen Sortierkriterien.

Dachmodul-Erweiterungen

Gesimskästen

Mit ViCADo wird das Dachmodul um weitere Ausbauelemente erweitert. Neben der Darstellung der sichtbaren Sparren, kann nun ein Gesimskasten und die Holzverschalung definiert werden.

Abschleppungen

ViCADo ermöglicht eine Bearbeitung des Dachüberstandes mit den allgemeinen Trimmwerkzeugen und bietet so Möglichkeiten, die über das reine Abschleppen von Dachflächen hinausgehen. Diese Funktion beschränkt sich nicht nur auf die Traufkanten sondern ist auch an den Giebelseiten des Daches einsetzbar. Die Holzkonstruktion wird der veränderten Dachkante angepasst, die Sparren werden verlängert und die Holzverschalung erweitert.

Planvorlagen

Mit der neuen ViCADo-Version können Vorlagen für das Erstellen von Plänen verwaltet werden.

Sichtübergreifende Grafikelemente

In einer aktuellen Sicht können nun auch Texte und Grafikelemente aus anderen Sichten zugeschaltet werden. So ist es beispielsweise möglich, Symbole aus einer Sicht Sanitärplanung in der Sicht Erdgeschoss Grundriss bei Bedarf sichtbar zu schalten. Ein anderer Anwendungsfall sind zum Beispiel die Schnittsymbole, die auch in anderen Sichten des Modells sichtbar geschaltet werden können.

Oberfläche

Objekt- und Texturkatalog
Die Funktions-Symbole für den Katalog sind einheitlich übersichtlich angeordnet. Eine neue Ordnerstruktur mit „Favoriten“ bietet eine komfortable Lösung zur Sortierung der meist verwendeten Objekte, Texturen und Symbole.

Fenster und Türen, Farben und Texturen

Bei Türen und Fenstern sind Farb- und Texturänderungen mit wenigen Klicks möglich. Dazu ist das Eigenschaftsmenü um die Registerkarte „Oberfläche“ erweitert worden. So lassen sich beispielsweise die Darstellung der Fenster in der Visualisierung von einer weißen Oberfläche auf Holz umstellen.

Markierfunktion Kreuzen

Hookpfeile an Fenster- und Türöffnungen und 3D-Objekten

Wird ein Fenster oder eine Tür markiert sind Pfeile an der Öffnung sichtbar. Über diese Pfeile lassen sich Aufschlagrichtung und Anschlag bequem ohne Öffnen des Eigenschaftenfensters ändern.

True Type Fonts für alle Texte

Es stehen True Type Fonts in allen Bereichen auch für Bemaßungstexte zur Verfügung. In Verbindung mit der ViCADo Vorlagen-Technik kann sich jeder Anwender seinen individuellen Schriftfont einmal festlegen und dann durchgängig in allen Bereichen seine Vorlagen auf der Basis eines Schriftfonts erstellen.

Allgemeine Leistungsmerkmale ViCADo.arc

• Oberflächen im Office 2003 look and feel/Intuitive Benutzerführung, Windowshilfe

• Dynamische Wie-Leiste und Konstruktions-Assistent

• Konstruktionshilfen (Raster, Hilfslinien, Messen, verschiedene Eingabehilfen wie z.B. Lot)

• Sichten: Schnitte, 2D, 3D-Visualisierung (mit Funktion Transparenz), Pläne, Ansichten, Detailsichten

• Assoziative Schnitte (auch Schnitt in Schnitt) mit Ergänzungsmöglichkeiten

• Automatische Polygongenerierung für Flächen und 2D-Geometrien

• Schraffuren / Füllattribute / Symbole

• Anwenderdefinierbare Stifte, Schraffuren und Linientypen

• Trimmen, Verschieben, Kopieren, Spiegeln, Drehen

• Lupenfunktion

• Windows-Textfonts oder Normschrift

• Beschriftung (Standardtexte, Word-/Exceldokumente per Drag & Drop einfügen)

• Bemaßung (assoziativ, Ketten, Einzel, Winkel, Höhenkoten)

• Textvariablen für Modellinformationen (auch anwenderdefinierbar)

• Planzusammenstellung (Sichten, Schriftfelder, Bitmaps, 2D-Ergänzungen)

• Assoziative Detail- und Selektionssichten

• Bauteilkatalog für Symbole, Texturen, Schriftfelder und Objekte (ArCon), individuell erweiterbar

• Attributsänderungen für mehrere, auch unterschiedliche, Objekte gleichzeitig

• Import: ArCon ab +6.02, mba, DXF, DWG, ProCad

• Export: Metafiles, DWG/DXF

• Bauteilverschneidung

• Selektor

• Eigenschaftenleiste

• Regelassistent

• Raumdefinition

• Wohnflächen und Raumauswertung DIN 277, II.BV, WoflV

• Rauminfo

• Excelauswertung

zusätzlich zu den allgemeinen CAD-Leistungsmerkmalen umfasst ViCADo.arc folgende spezielle Merkmale:

• Erzeugen von Bauteilen, vollständige Nutzung aller Bauteilobjekte

• Freihandsymbole

• 3D-Visualisierung (inkl. Raytracing), o2c-Objekterstellung gem. Lizenzbedingungen, Bilderzeugung und ver-schiedene Darstellungsoptionen

• 3D-Durchwandern

• 3D Fenster-/ und Türdesigner

• Treppenkonstruktionen

• Dachkonstruktionen (Dachgauben, Dachflächenfenster)

• Variantenkonstruktionen

• Internetpublizierung von Modelldaten (autom. Erzeugung von HTML-Seiten)

• Leistungsermittlung (Zuordnung, Leistungspositionen und Auswertung)

• maßstabsabhängige Darstellung
