BIMwork
Modell-Austausch im Planungsprozess
Für den Planungsprozess im Bauwesen werden immer häufiger virtuelle Gebäudemodelle erstellt und als Grundlage für die Planungsaufgaben an die Planungsbeteiligen verteilt. Dies stellt auch eine der wesentlichen Bestandteile der kommenden Planungsmethode „BIM – Buildung Information Modeling“ dar. Mit „BIMwork“ werden verschiedene Austauschformate und Leistungsmerkmale für die Bearbeitung mit der mb WorkSuite zusammengefasst.

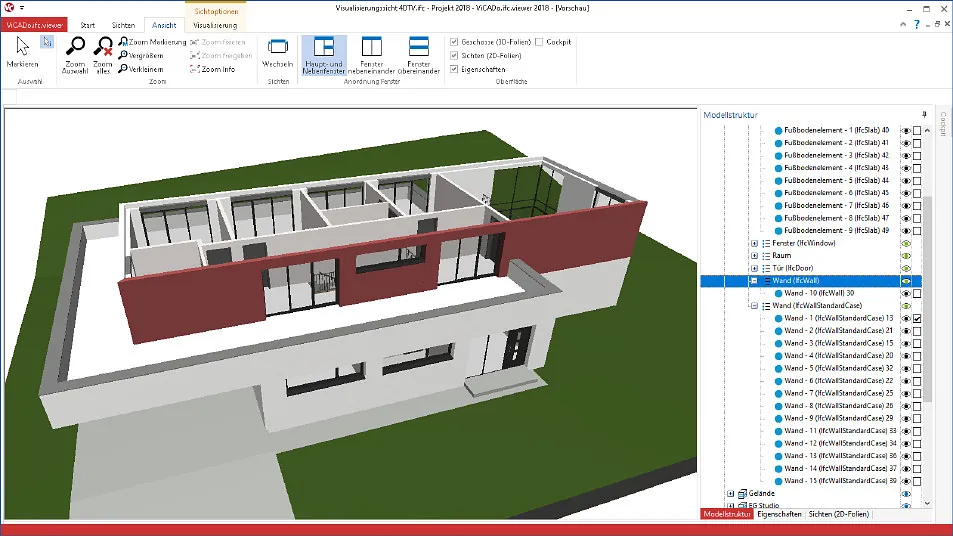

BIMviewer - Kontrolle und Betrachtung von virtuellen Gebäudemodellen
Die mb WorkSuite bringt ein wichtiges Software-Werkzeug auf Ihren Arbeitsplatz, den BIMviewer. Hierbei handelt es sich um einen IFC-Viewer, der beim Dateiaustausch von BIM-Gebäudemodellen eine wichtige Rolle einnimmt. Der BIMviewer kann über den ProjektManager, Register „Dokumente“ oder, wie jede andere Anwendung, über den Datei-Explorer oder das Start-Menü von Windows gestartet werden. Die Steuerung der Sichtbarkeit im Modell erfolgt über das Fenster „Modell“, das auf der rechten Seite angeordnet wird. Verschiedene Sichten wie Draufsichten und Schnittsichten helfen beim Einblick in das virtuelle Gebäudemodell. Zusätzlich können Listensichten bei der Auswertung helfen. Auch der Inhalt dieser Listensichten wird über das Fenster „Modellstruktur“ gesteuert.
BIMwork.ifc – Austausch von Gebäudemodellen im IFC-Format (inkl. BCF)
Das Zusatzmodul „BIMwork.ifc“ für die mb WorkSuite fasst die Möglichkeiten des Austauschs von virtuellen Gebäudemodellen in einem Modul zusammen. Es ermöglicht den Austausch des Architekturmodells im IFC-Format inkl. modellbasierter Kommunikation im BCF-Format für ViCADo.arc, ViCADo.ing sowie ViCADo.struktur. Dies betrifft den Import und Export des Architekturmodells sowie den Export des Struktur-Analyse-Modells in ViCADo.ing. Zusätzlich ermöglicht das Modul den Export des Struktur-Analyse-Modells im StrukturEditor als IFC-Modell (IFC Structural Analysis View (IFC-SAV)).
BIMwork.saf – Austausch von Gebäudemodellen als SAF-Modell
Als Alternative für den Austausch eines Strukturmodells bzw. Struktur-Analyse-Modells ermöglicht die mb WorkSuite zusätzlich zum IFC-Format, den Austausch als SAF-Modell. Grundsätzlich vergleichbar enthält ein SAF-Modell alle notwendigen Strukturelemente und ggf. auch Belastungen. Das Besondere bei diesem Format ist der „offene“ Austausch in Form einer „lesbaren“ Excel-Datei.
Das Modul ermöglicht den Export von Berechnungsmodellen als SAF-Modelle. Die Berechnungsmodelle werden als Vorbereitung der Bauteilbemessung im StrukturEditor vorbereitet.
